《中间继电器详解》
中间继电器作为一种在电气控制系统中广泛应用的电器元件,具有重要的作用。
一、中间继电器的作用
  1. 信号放大
    • 在部分控制电路中,输入信号可能较为微弱,难以直接驱动大功率负载。此时,中间继电器可将输入的小信号放大,使其能够控制较大功率的设备。例如,可编程逻辑控制器(PLC)输出的信号电流较小,通过中间继电器能够将此信号放大,进而控制大功率的电机、电磁阀等设备。
  2. 增加触点数量
    • 在某些复杂的控制系统里,可能需要多个触点来实现不同的控制功能。而一些控制设备自身的触点数量有限,这时便可使用中间继电器来增加触点数量。比如,一个按钮开关只能控制一个设备的启动,借助中间继电器,可将这个按钮的信号扩展到同时控制多个设备的启动和停止。
  3. 电气隔离
    • 中间继电器能够将控制电路和负载电路进行电气隔离,防止不同电路之间的干扰。在强电和弱电混合的控制系统中,中间继电器可以将强电部分和弱电部分隔离开来,确保弱电控制部分的安全与稳定。
二、中间继电器的结构和工作原理
  1. 结构
    • 中间继电器通常由线圈、铁芯、衔铁、触点等部分组成。线圈是中间继电器的核心部件,当线圈通电时,会产生磁场,吸引衔铁运动,从而使触点动作。铁芯用于增强线圈的磁场,提高继电器的灵敏度。触点则是中间继电器的输出部分,用于控制外部电路的通断。
  2. 工作原理
    • 当中间继电器的线圈通电时,线圈产生的磁场使铁芯磁化,吸引衔铁运动。衔铁的运动带动触点动作,使常开触点闭合,常闭触点断开。当线圈断电时,磁场消失,衔铁在弹簧的作用下复位,触点也恢复到原来的状态。
三、中间继电器的选型
  1. 线圈电压
    • 根据控制电路的电源电压来选择中间继电器的线圈电压。常见的线圈电压有直流 24V、12V,交流 220V、380V 等。
  2. 触点容量
    • 依据负载的电流和电压来选择中间继电器的触点容量。若负载电流较大,需选择触点容量较大的中间继电器,以保证继电器能够可靠地控制负载。
  3. 安装方式
    • 中间继电器有多种安装方式,如插拔式、导轨式、螺钉安装等。应根据实际安装环境和需求选择合适的安装方式。
四、中间继电器的接线
(一)线圈接线
  • 中间继电器的线圈通常有两个引出端,分别标记为 “+” 和 “-” 或 “A1” 和 “A2” 等。线圈的接线方式取决于控制电路的电源类型。
  • 若控制电路是直流电源,需注意电源的正负极性与继电器线圈的正负极对应连接。例如,将直流电源的正极连接到线圈的 “+” 端,负极连接到 “-” 端。
  • 若是交流电源,一般无需区分极性,但要确保线圈的额定电压与控制电路的电源电压相匹配。例如,线圈额定电压为 220VAC 的中间继电器,应连接到 220V 的交流控制电源上。
(二)触点接线
  • 中间继电器的触点通常分为常开(NO)、常闭(NC)和公共端(COM)。
  • 常开触点在继电器线圈未通电时处于断开状态,通电后闭合。例如,当用中间继电器控制一个交流接触器时,可以将常开触点串联在交流接触器的线圈控制回路中。当中间继电器线圈通电,常开触点闭合,从而使交流接触器线圈得电吸合。
  • 常闭触点在继电器线圈未通电时处于闭合状态,通电后断开。可用于某些需要在特定条件下切断电路的场合。
  • 公共端是常开触点和常闭触点共用的连接点。在实际接线中,根据需要将负载或其他电路元件连接到常开触点或常闭触点,同时与公共端形成回路。

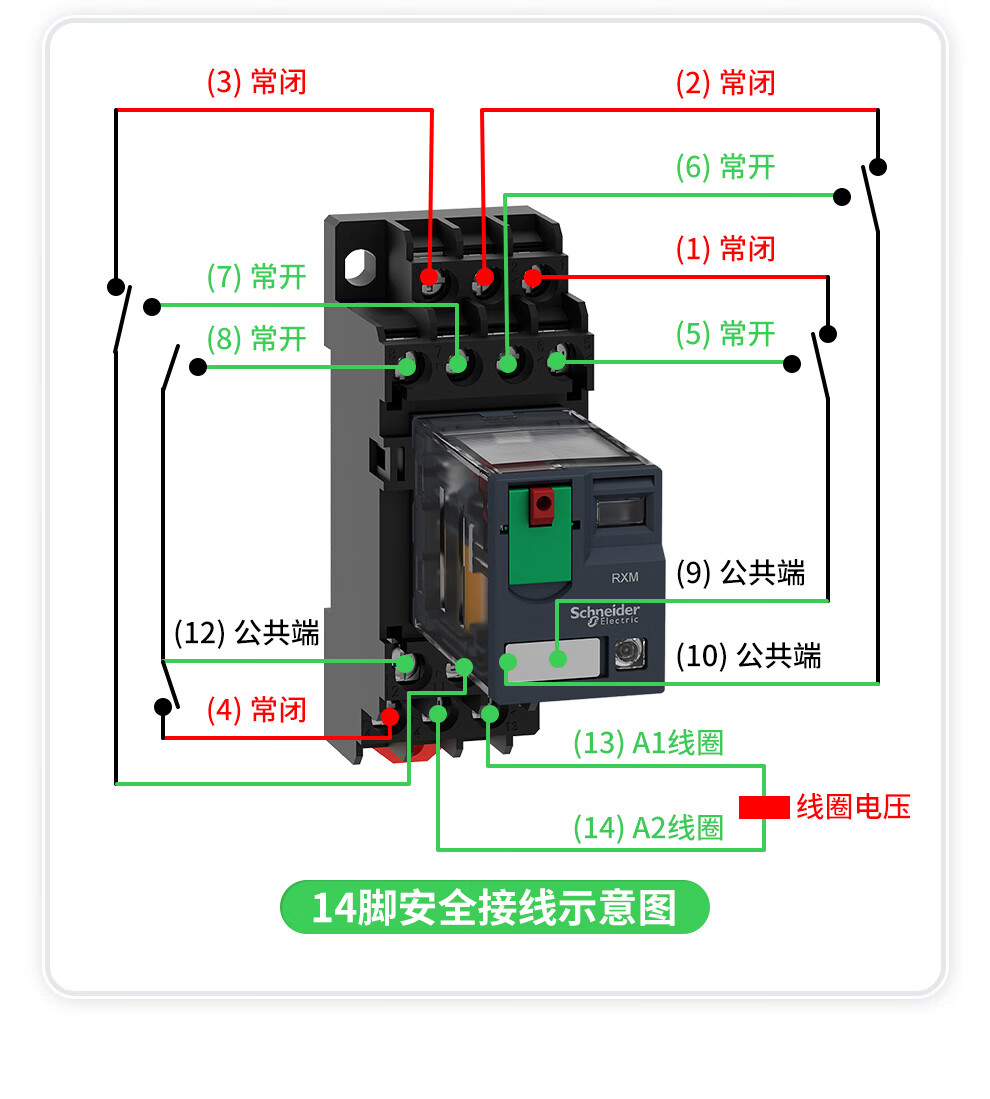

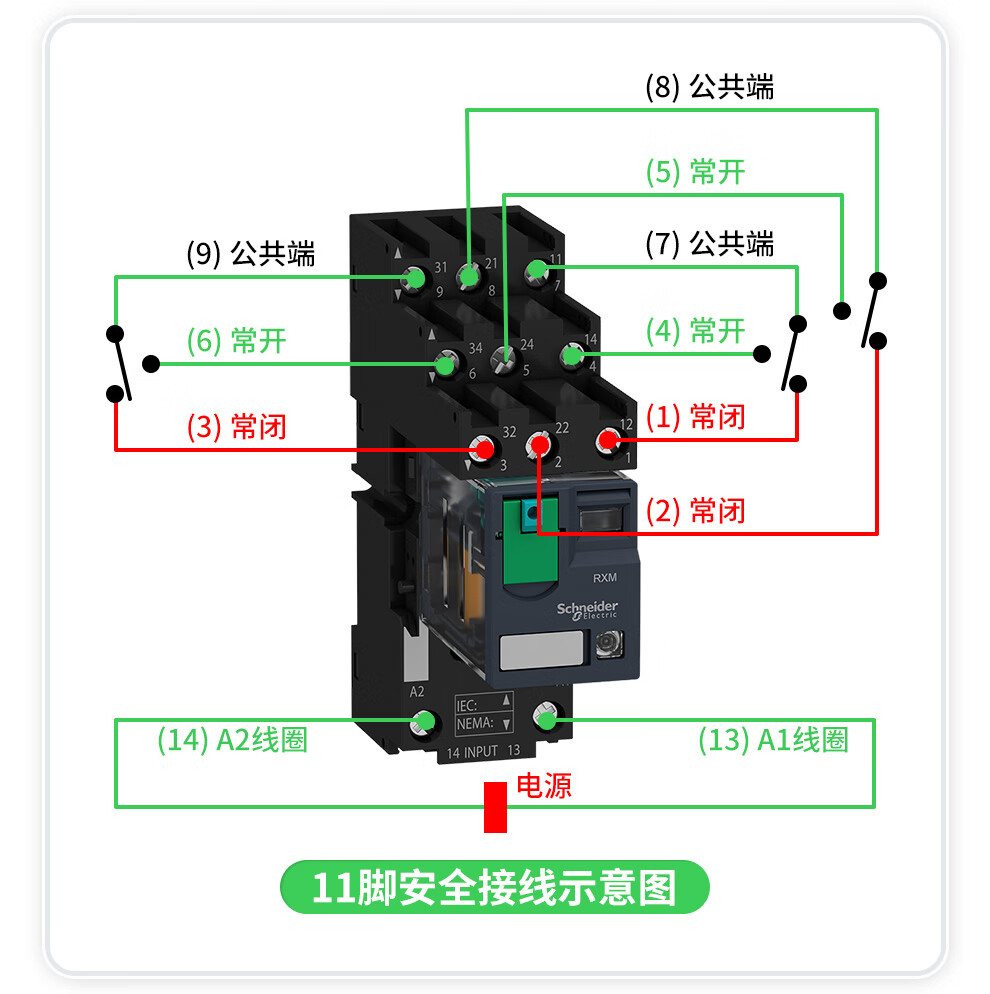

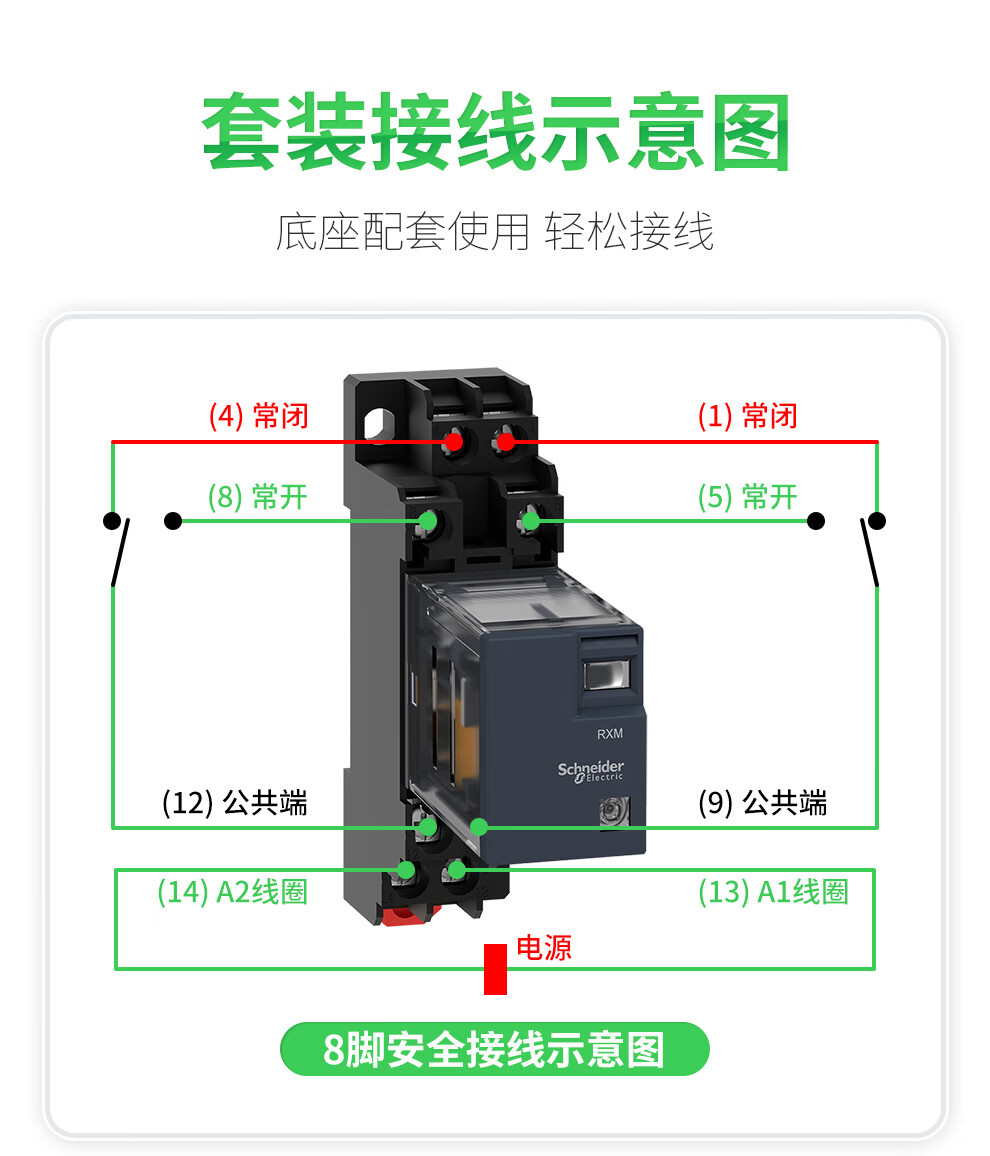

五、中间继电器的8脚11脚和14脚接线图分别如下图所示:
中间继电器接线图 中间继电器接线图 中间继电器接线图
